ROSMETRO E WATTMETRO ANALOGICO MOD.200 USATO

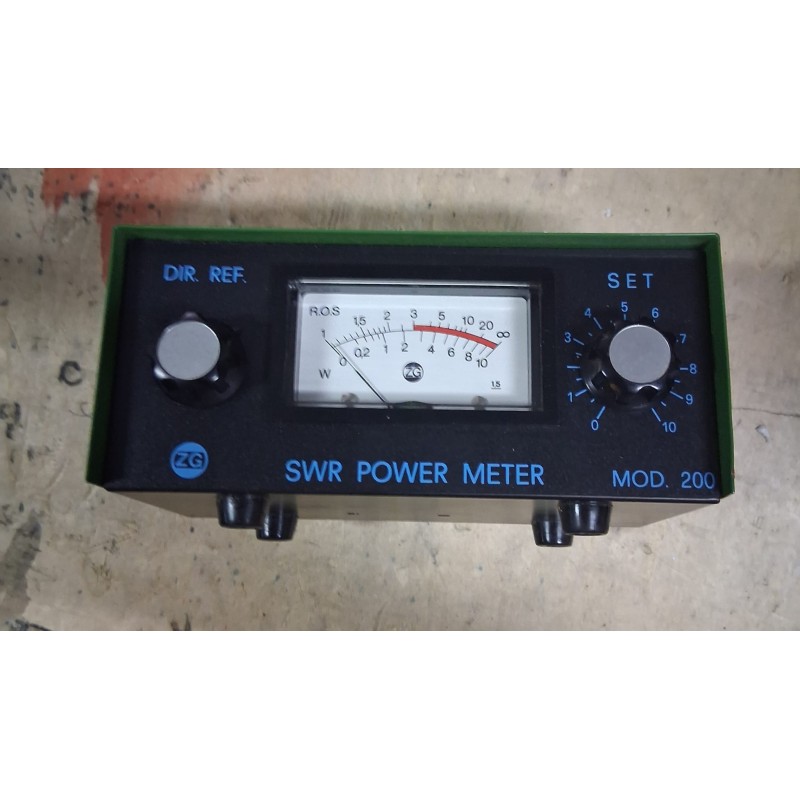

Questo è il classico Zetagi Mod. 200 (riconoscibile dal logo blu "ZG" nell'angolo in basso a sinistra). Si tratta di uno storico rosmetro e wattmetro analogico prodotto in Italia, utilizzato principalmente nelle stazioni radio CB (frequenza 27 MHz) o HF per misurare le onde stazionarie e la potenza dei trasmettitori.

1. TX (o Transceiver): Va collegato all'uscita dell'apparato radio (il "baracchino" CB) tramite un cavo patch coassiale corto.
2. ANT (o Antenna): Va collegato direttamente al cavo coassiale che porta all'antenna esterna o a un carico fittizio.
   Istruzioni per l'uso
   1. Misurazione del ROS (Rapporto di Onde Stazionarie / SWR)
   Serve a capire se l'antenna è tarata correttamente e se l'impianto è sicuro per trasmettere.
   • Fase di Calibrazione:
     1. Posiziona il selettore di sinistra su DIR. (Potenza Diretta / Forward).
     2. Premi il pulsante di trasmissione sul microfono della radio (erogando portante continua in modalità AM o FM, non parlare in SSB).
     3. Mentre stai trasmettendo, ruota la manopola SET di destra fino a portare l'ago dello strumento esattamente a fondo scala sulla parolina SET (corrispondente al valore massimo "10" o all'icona dell'infinito ∞).
     4. Rilascia il pulsante del microfono.
   • Fase di Lettura:
     1. Sposta il selettore di sinistra su REF. (Potenza Riflessa / Reflected).
     2. Premi nuovamente il pulsante sul microfono.
     3. Leggi il valore indicato dall'ago sulla scala superiore R.O.S. (quella rossa/nera in alto).L'OGGETTO VIENE VENDUTO COME DA FOTOSITO/EBAY
